Jak natlakovat expanzní nádobu

Expanzní nádoba na topení

Funkce expanzní nádoby v kotli je vyrovnávat objemové změny kapaliny vlivem změny teploty vody v topném systému. Ocelové tělo nádoby je rozděleno na dvě části vnitřního prostoru. Jedna část je  prostor, kde je stlačen plyn (vzduch) a druhá část je prostor pro jímání topné vody. Na straně stlačeného vzduchu je instalován ventilek, kterým se vzduch při úniku z expansní nádoby opětovně dofouká. Ventilek je instalován ve většině případů na opačné straně než je přívod vody, avšak v některých případech jsou ventilky instalovány na středu expanzní nádoby nebo na straně přívodu vody do nádoby. Každá expanzní nádoba v kotli je standardně z výroby natlakována v prostoru na vzduch na 1- 1,2 bar. Přetlak v expanzní nádobě je nutné při instalaci překontrolovat a případně upravit dle velikosti topného systému.

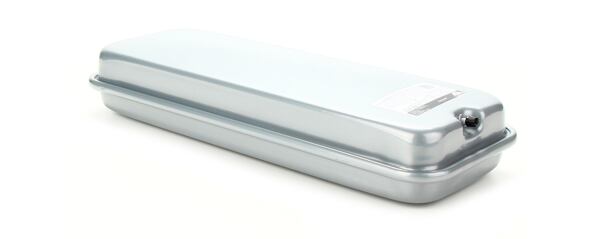

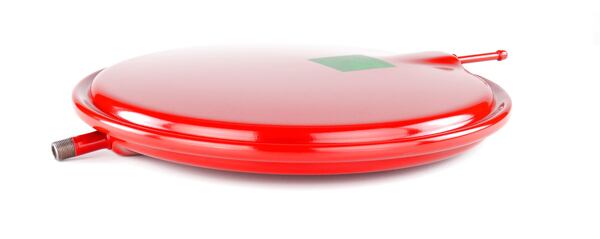

Objem nádoby by měl korespondovat s objemem a charakteristikou topného systému. V plynových kotlích (klasických nebo kondenzačních) jsou nejčastěji expanzní nádoby o objemu od 5 litrů do 12 litrů což odpovídá objemu topného systému přibližně 70 až 160 litrů vody. Konstrukčně jsou expansní nádoby rozděleny na obdélníkové nebo kruhové. Připojení nádoby je dle požadavků výrobců kotlů. Nejčastěji jsou expanzní nádoby připojeny k topným systémům pomocí vnějšího závitu 3/8" až po 1".

Údržba nádoby

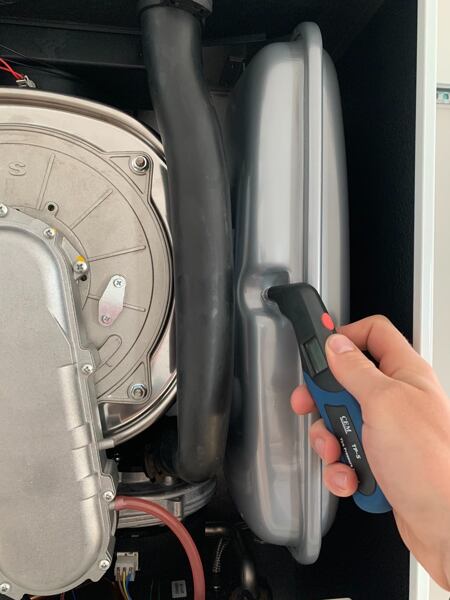

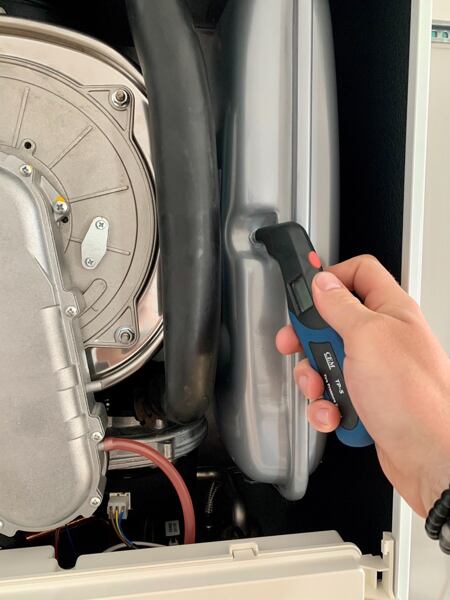

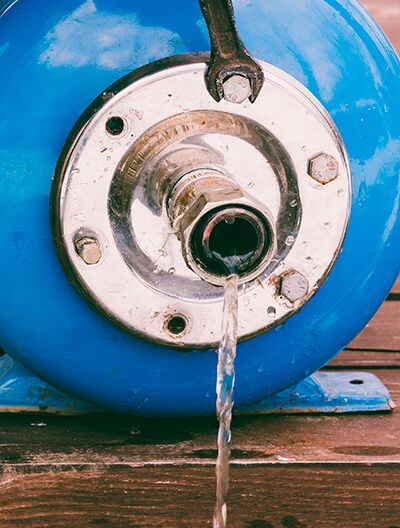

Expanzní nádobu v kotli je nutné kontrolovat minimálně jedenkrát ročně. Při kontrole je nutné nádobu odpojit od topné soustavy a vypustit vodu z expanzomatu. Na straně kde je naplněn vzduch, odšroubujeme krytku ventilku a změříme tlak plynu (vzduchu) pomocí tlakoměru a v případě potřeby doplníme tlak na požadovanou hodnotu (1-1,2 bar) a opět našroubujeme krytku ventilku zpět. Dofouknutí expanzní nádoby provádíme pouze, pokud je nádoba odpojená od systému a vypuštěná voda.

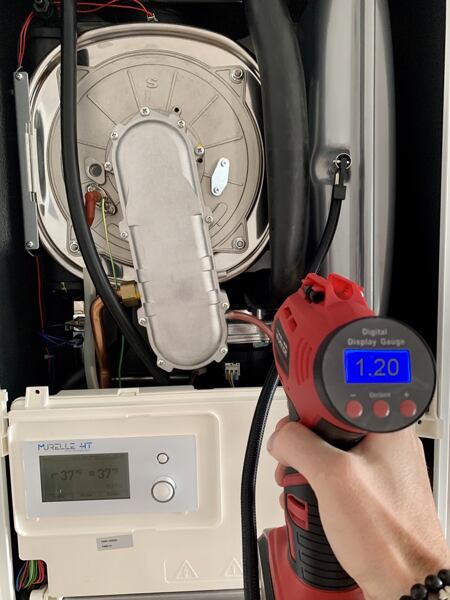

Jak nafouknout expanzní nádobu?

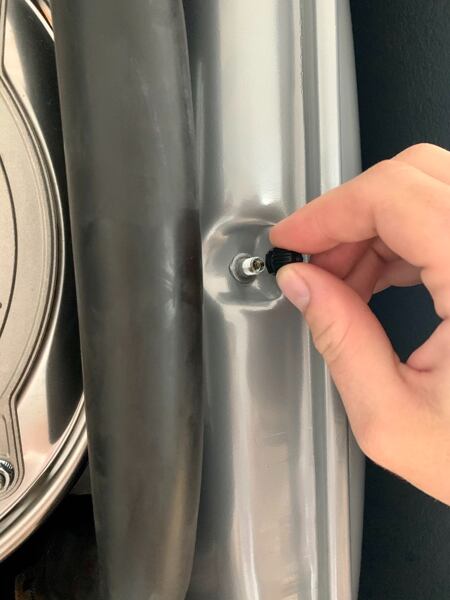

5 - Nainstalovat zpět krytku na ventilek pro doplnění vzduchu v nádobě

Použíté přístoje pro měření a doplnění tlaku v expanzní nádobě v kotli.
